Sử dụng bộ điều khiển Ldsolar xây dựng hệ mặt trời ngoài lưới
Bộ điều khiển năng lượng mặt trời MPPT LDSOALR với bảo hành sau bán hàng, dòng điện 10A, 15A, 20A, 30A, 40A, 60A, hệ thống 12V/24V, hỗ trợ giao tiếp Bluetooth/WIFI.
- Tên sản phẩm: Dòng Tracer Dream/Dòng TD
- Loại sản phẩm: Bộ điều khiển năng lượng mặt trời MPPT
Dòng điện sạc định mức:10A 15A 20A 30A 40A 60A
- Điện áp hệ thống: Tự động 12V/24V
- Điện áp mạch hở tối đa của PV：60V/75V/100V/120V
- Kết nối: Tích hợp WiFi/Bluetooth (tùy chọn)
- Pin : Hỗ trợ pin lithium và nhiều loại pin khác nhau.
- Bắt đầu từ PV : Hỗ trợ
- Chế độ làm mát : Làm mát bằng không khí
Nhà ga : Nhà ga cỡ lớn được thiết kế theo yêu cầu
- 16 tính năng bảo vệ an toàn : Bảo vệ giảm công suất khi sạc ở nhiệt độ cao, chức năng thống kê năng lượng theo thời gian thực, bảo vệ giới hạn công suất…
- Phụ kiện : Dịch vụ ứng dụng miễn phí
Sử dụng bộ điều khiển LDSOLAR để xây dựng hệ thống năng lượng mặt trời độc lập.
Tracer Dream Series
10A / 15A / 20A / 30A / 40A / 60A
12V-24V / Điện áp đầu vào năng lượng mặt trời tối đa 60V/75V/100V/120V
Dòng sản phẩm Tracer Dream sử dụng công nghệ MPPT. Nó cũng được vận hành bởi CPU 32 bit, đảm bảo độ ổn định và tốc độ. Dựa trên công nghệ chỉnh lưu đồng bộ, hiệu suất truyền tải của mạch có thể được tăng lên đến 98,5% và độ chính xác theo dõi Pmax lên đến 99,5%. Do đó, MPPT của chúng tôi có thể theo dõi Pmax chính xác trong thời gian ngắn nhất (10-20 giây), ngay cả khi ánh sáng mặt trời thay đổi nhanh chóng. Nó có thể hoạt động hoàn hảo trong điều kiện thời tiết khắc nghiệt hoặc ánh sáng mặt trời yếu.

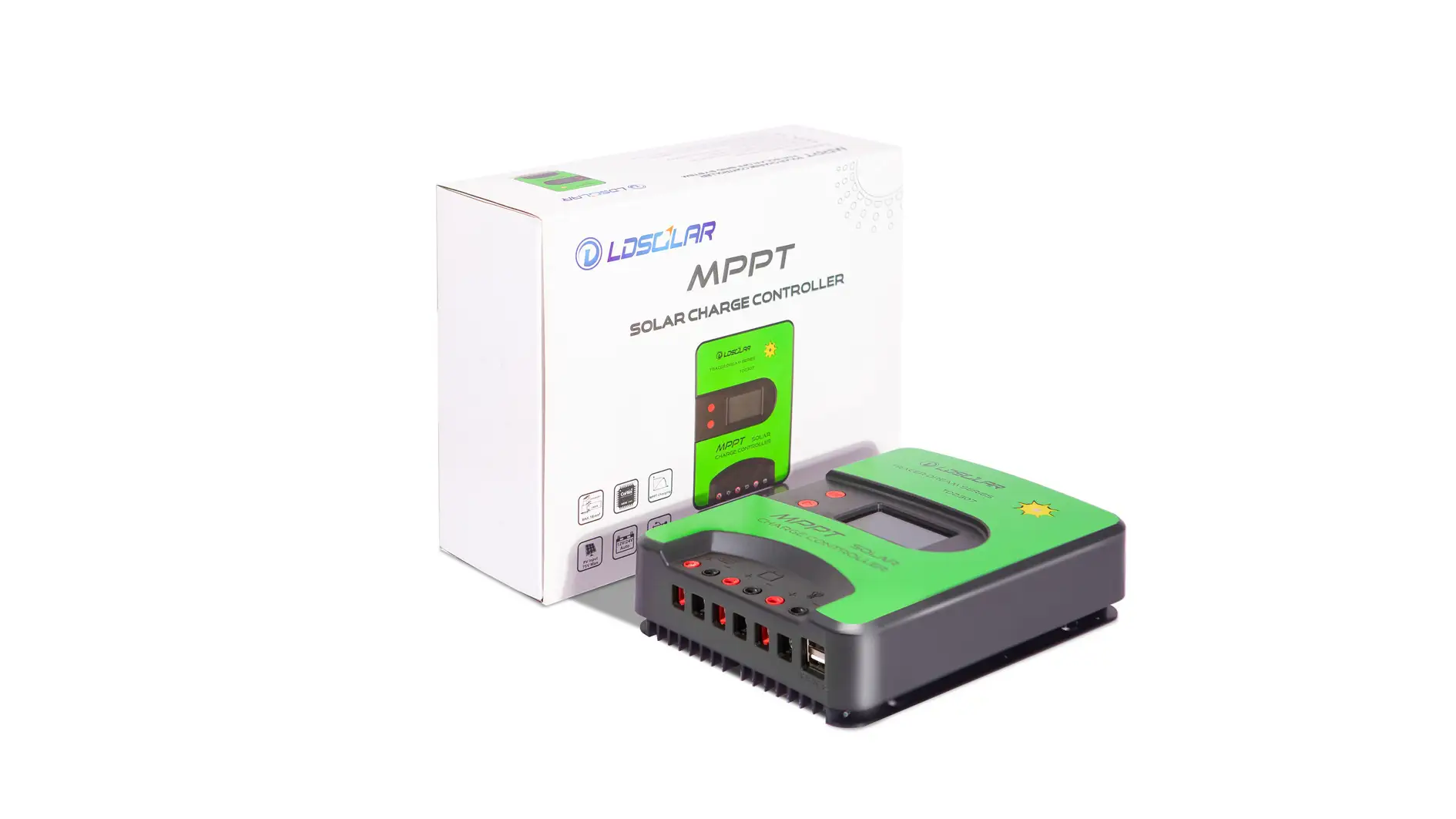

Chi tiết sản phẩm
Bộ điều khiển của dòng TD sử dụng thiết kế các góc bo tròn, mang lại cảm giác thoải mái khi sử dụng.
Điểm nổi bật
Bộ điều khiển sạc năng lượng mặt trời Tracer Dream Series kết hợp công nghệ kỹ thuật số tiên tiến với cấu trúc chắc chắn để mang lại hiệu suất vượt trội. Các tính năng chính bao gồm:
Tham số
Giải thích chi tiết về các thông số cụ thể
| Mục | TD2106 | TD2107 | TD2207 | TD2310 | TD2410 | TD2612 |
| Điện áp định mức của hệ thống | 12/24VDC Tự động ① | |||||
| Dòng điện sạc định mức | 10A | 15A | 20A | 30A | 40A | 60A |
| Dòng xả định mức | 10A | 15A | 20A | 30A | 40A | 30A |
| Phạm vi điện áp pin | 8～32V | |||||
| Điện áp mạch hở tối đa của PV | ② 60V ③ 55V | ② 75V ③ 70V | ② 100V ③ 95V | ② 120V ③ 110V | ||
| phạm vi điện áp MPP | (Điện áp pin +2V)～ 65V | (Điện áp pin +2V)～ 75V | (Điện áp pin +2V)～ 95V | (Điện áp pin +2V)～ 95V | ||
| Loại pin | Kín (Mặc định)/Gel/Ngập/LiFePO4/ Li(NiCoMn)O2/ Người dùng | |||||
| Công suất sạc định mức | 130W/12V 260W/24V | 190W/12V 380W/24V | 260W/12V 520W/24V | 390W/12V 780W/24V | 520W/12V 1040W/24V | 780W/12V 1560W/24V |
| LVD | 11.0V ADJ 9V….12V；×2/24V； | |||||
| LVR | 12.6V ADJ 11V….13.5V；×2/24V； | |||||
| Điện áp nổi | 13.8V ADJ 13V….15V；×2/24V； | |||||
| Tăng điện áp | 14.4V ；ADJ14V….17V； ×2/24； Điện áp pin nhỏ hơn điện áp khởi động lại Boost. Bắt đầu thay đổi Boost trong 2 giờ. | |||||
| Tự tiêu thụ | ≤28mA (12V) ≤19mA (24V) | |||||
| Sụt áp mạch xả | ≤0.12V | |||||
| Hệ số bù nhiệt độ ④ | -4mV/℃/2V | |||||
| Nhiệt độ môi trường làm việc◆ | -20℃～+50℃ (100% đầu vào và đầu ra) | |||||
| Phạm vi nhiệt độ bảo quản | -20℃～+70℃ | |||||
| Độ ẩm tương đối | ≤95%, N.C. | |||||
| Bao vây | IP32 | |||||
① Khi sử dụng pin lithium, điện áp hệ thống không thể được nhận dạng tự động.
②Ở nhiệt độ môi trường hoạt động tối thiểu
③Ở nhiệt độ môi trường 25℃
④ Khi sử dụng pin lithium, hệ số bù nhiệt độ sẽ bằng 0.
◆Bộ điều khiển có thể hoạt động ở tải trọng tối đa trong điều kiện nhiệt độ môi trường làm việc. Khi nhiệt độ bên trong vượt quá 80℃, chế độ sạc giảm công suất sẽ được kích hoạt.
Sơ đồ lắp đặt
Hãy chắc chắn tuân theo hướng dẫn đấu dây vì đấu dây sai có thể gây hư hỏng bộ điều khiển.
