Solar Controller MPPT MAX.150V SOLAR INPUPSION podpora Bluetooth/WiFi Komunikace
- Název produktu ： Tracer Dream 150V Tu Series/TD 150V TU Série
- Typ produktu: MPPT solární ovladač
Hodnocený poplatek proud: 50A 60A
- Systémové napětí: 12V/24V/48V Auto
- Max. PV napětí otevřeného obvodu ：150V
- Sdělení: Externí WiFi/Bluetooth (volitelné)
- Baterie : Podpořte lithiovou baterii a více typu baterie
- Začněte z PV : Podpora
- Režim chlazení : Chlazení vzduchu
Terminály : Přizpůsobené velké terminály
- 14 Bezpečnostní ochrana : Ochrana snižující síla na poplatky za vysokou teplotu 、 Statistika energie v reálném čase 、 Power Limited Ochrana ......
- Příslušenství : Služba aplikace zdarma
Použijte LDSolární ovladač Vytvořte solární soustavu mimo síť
Tracer Dream 150V TU Série
50A /60A 12V-24V-48V
Max.150V Solární vstup
Tracer Dream 150V TU Series Adoptes MPPT Technology.MAX.150V Solární vstup, 12V/24V/48V Auto Work. Na základě technologie synchronního usměrňovače lze účinnost přenosu obvodu zvýšit až na 98,59% a přesnost sledování PMAX až na 99. 5%. Naše MPPT může vysledovat přesný PMAX v nejkratším čase (10 ~ 20s), i když se sluneční světlo rychle mění. Lt dokáže dokonale zvládnout extrémní počasí nebo slabé sluneční světlo.

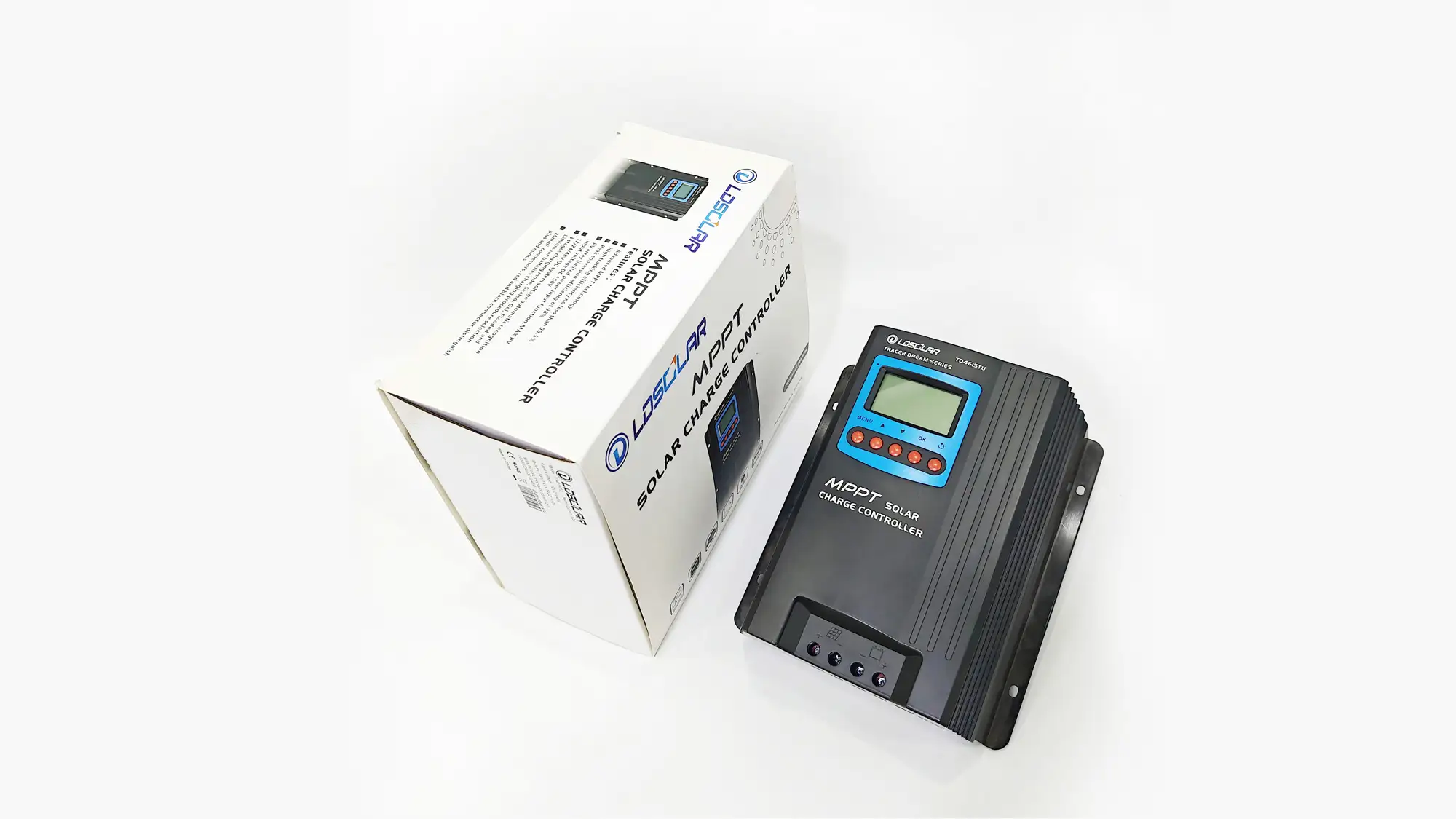

Podrobnosti o produktu
Řadič přijímá asymetrický design a LCD
obrazovka se nachází ve zlaté sekci s harmonickým
podíl a krásný vzhled.
Parametr
Podrobné vysvětlení konkrétních parametrů
| Položka | TD4515TU | TD4615TU |
| Systémové nominální napětí | Automatické ① 12/24/48VDC | |
| Hodnocený poplatek proud | 50A | 60A |
| Rozsah napětí baterie | 8～68V | |
| Max. PV napětí otevřeného obvodu | ② 150V ③ 138V | |
| Rozsah napětí MPP | (Napětí baterie +2V) ～ 108V | |
| Max. PV vstupní výkon | 600W/12V 1200W/24V 2400W/48V | 800W/12V 1600W/24V 3200W/48V |
| Selfní spotřeba | ≤ 70 mA (12V)/40 mA (24V)/24 mA (48V) | |
| LVD | 11.0V ADJ 9V….12V；×2/24V；×4/48V | |
| LVR | 12.6V ADJ 11V….13.5V；×2/24V；×4/48V | |
| Plovákové napětí | 13.8V ADJ 13V….15V；×2/24V；；×4/48V | |
| Zvýšení napětí | 14,4V ； × 2/20 ； × 4/48 V napětí baterie menší než 12,6 V Začněte posílit výměnu na 2 hodiny (li-baterie ne) | |
| Pokles napětí vybíracího obvodu | ≤0.12V | |
| Účinnost sledování MPPT | ≥99.5% | |
| Max. Účinnost převodu | 98% | |
| Základy | Běžný negativní | |
| Typ baterie | SEAMED (výchozí)/Gel/Flooded/LifePO4/LI (Nicomn) O2/Uživatel | |
| Koeficient kompenzace teploty④ | -4MV/℃/2V | |
| Suchý kontakt | Hodnocená hodnota: 1A/30VDC; Max. Hodnota: 0,5A/60VDC | |
| Metoda komunikace | RS485 (5VDC/200MA） | |
| LCD doba podsvícení | Výchozí: 15s | |
| Teplota pracovního prostředí ◆ | -20 ℃～+50 ℃ (100% vstup a výstup) | |
| Rozsah teploty skladování | -20℃～+70℃ | |
| Relativní vlhkost | ≤95%, N.C. | |
| Příloha | IP32 | |
Když je použita lithiová baterie, nelze systémové napětí automaticky identifikovat.
② Na minimální teplotě provozního prostředí
③At 25 ℃ Teplota prostředí
Když se použije lithiová baterie, bude koeficient kompenzace teploty 0.
◆ Řadič může fungovat při plném zatížení teploty pracovního prostředí, když je vnitřní teplota více než 80 ℃, je zapnutý režim snižování výkonu.
Instalační diagram
Nezapomeňte postupovat podle pokynů zapojení, protože nesprávné zapojení může způsobit poškození ovladače.
Nejdůležitější
Sluhovací řadič Tracer Dream 150V TU řady SORIE SOURIE SOUNTIONS SOMPORTY ADVESTIOND DIGITÁLNÍ TECHNOLOGIE S ROSTUPNÝ KONSTRUKCE, KTERÉ DOPORUČENÉ VÝKONNÉ PRÁCE.
Mezi klíčové funkce patří:
