Solární regulátor nabíjení Tracer Dream řady 100V MPPT

Solární regulátor nabíjení Tracer Dream řady 100V MPPT

Řada Tracer Dream 100V TU využívá technologii MPPT. Max.100V solární vstup, 12V/24V automatická práce. Je také provozován 32bitovým CPU, takže lze zaručit stabilitu a rychlost. Na základě technologie synchronního usměrňovače lze přenosovou účinnost obvodu zvýšit až na 98,5 % a přesnost sledování Pmax až na 99,5 %. Náš MPPT tedy dokáže vysledovat přesné Pmax v nejkratším čase (10~20s), i když se sluneční světlo rychle mění. Dokáže dokonale zvládnout extrémní počasí nebo slabé sluneční světlo. Přijato běžným negativním designem a může začít ze solárního, široce používaného v RV, lodích a tak dále.


Klikněte semstáhnout data

ODESLAT POPTÁVKU TEĎ
KONTAKTUJTE NÁS
E-mailem: info@ldsolarpv.com
Telefon: 0086-27-84792636
WhatsApp: +8618627759877
Pošlete svůj dotaz

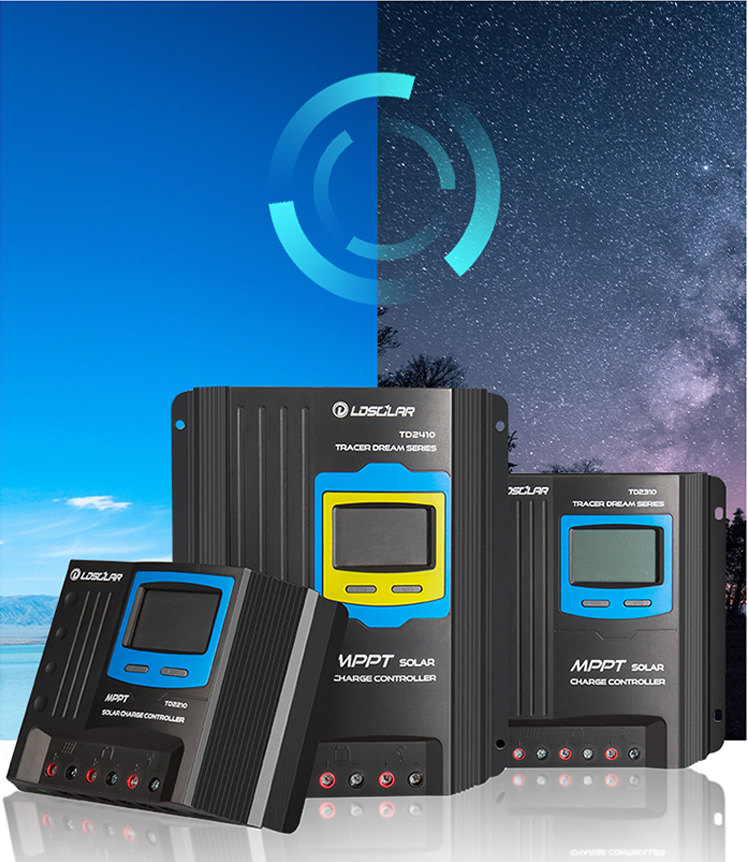

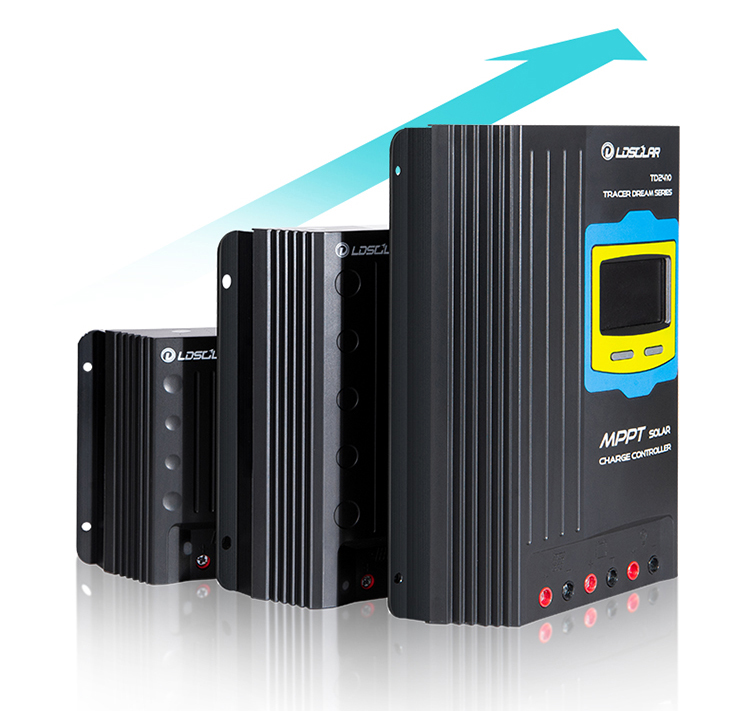

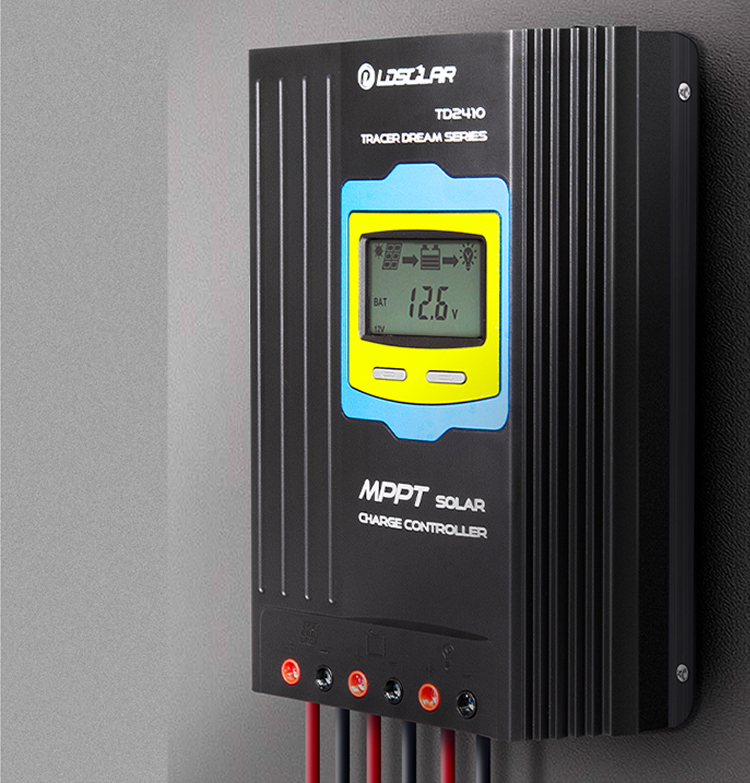

Vzhled

Asymetrický design se zlatým poměrem

Ovladač má asymetrický design a LCD obrazovka je umístěna ve zlatém řezu, s harmonickými proporcemi a krásným vzhledem. Je přirozené, že jej umístíte kamkoli ve svém domě nebo v obytném automobilu.

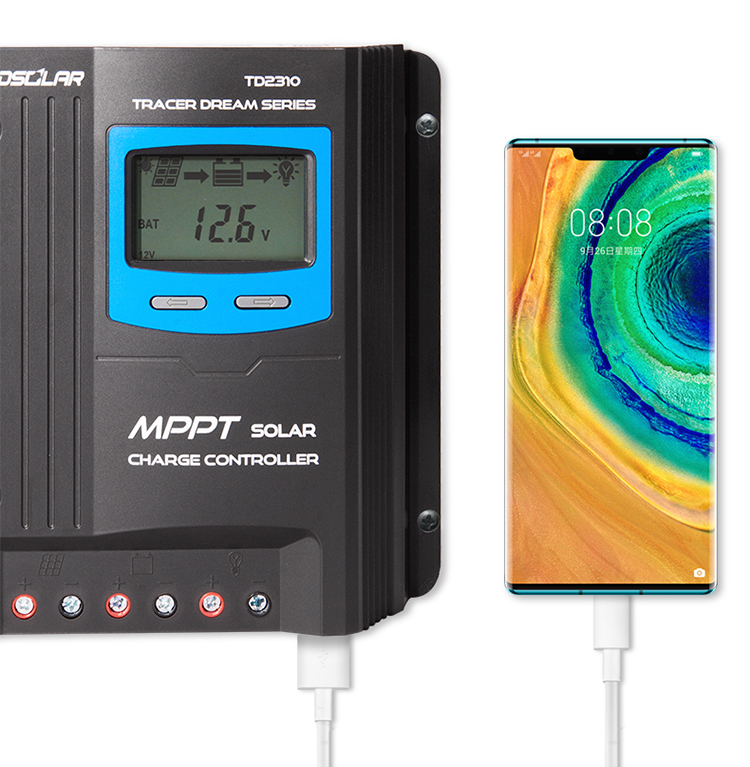

USB

Zdarma USB nabíjení

Podporujte maximální nabíjecí proud 1A, nabíjejte své mobilní zařízení rychleji 20A, 30A s 1 portem USB

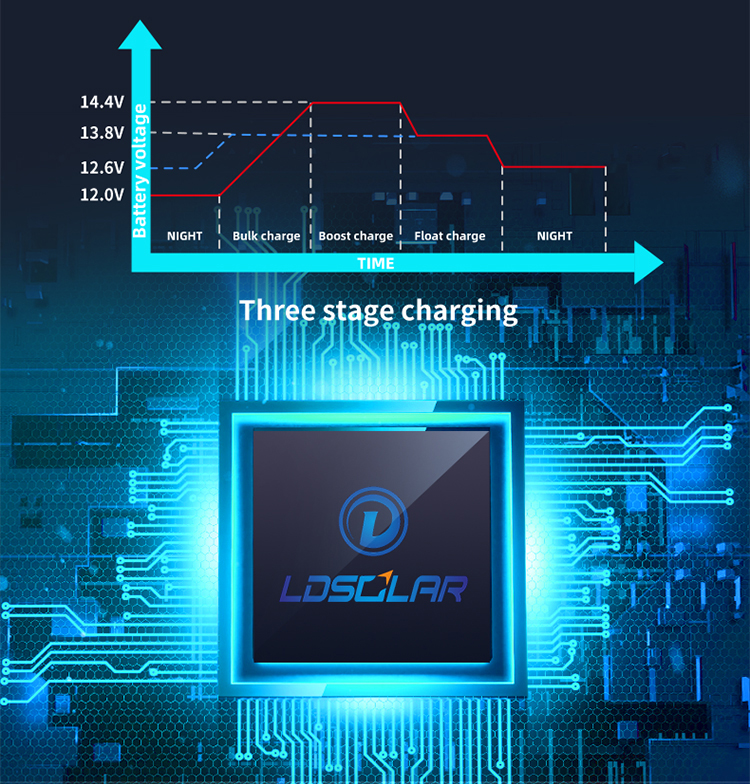

Hlavní ovládací čip

Architektura ARM, vysoce kvalitní 32bitový hlavní řídicí čip, komplexně zlepšuje efektivitu nabíjení.

Udělejte svůj systém stabilnější a efektivnější, hlavní řídicí čip využívá Stmicroelectronics a ostatní komponenty využívají Hi-tech komponenty Samsung a Fenghua, aby byla zajištěna stabilita a životnost ovladače.

Běžící program upgradovatelné rámové struktury zaručuje nízké ztráty regulátoru a činí jej efektivnější.

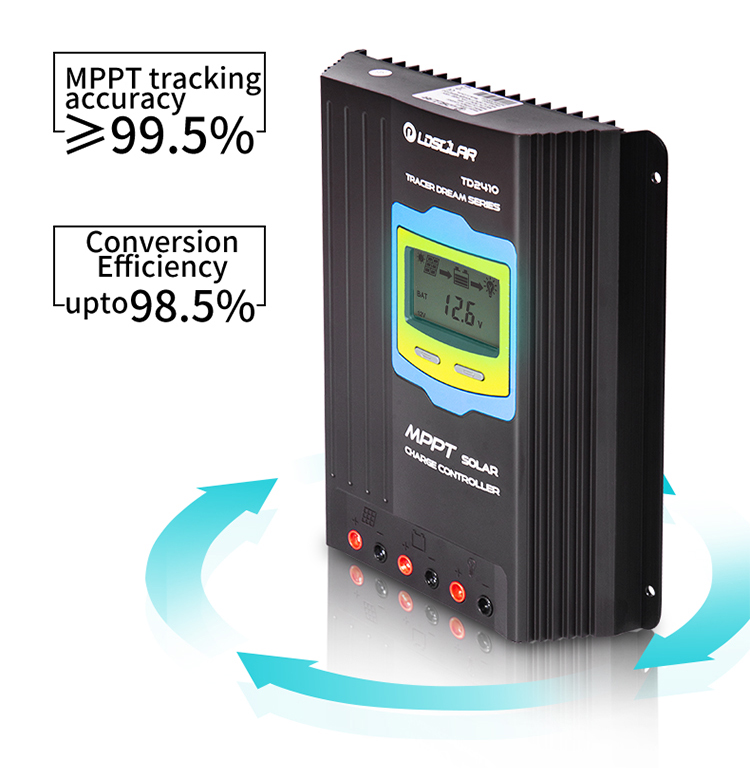

Účinný

Vysoká přesnost sledování

Vysoká účinnost konverze

Regulátory řady TD používají nejnovější algoritmus MPPT ke zlepšení účinnosti a rychlosti sledování, snížení energie Může zlepšit poměr využití regulátoru PWM o 20 % až 30 %.

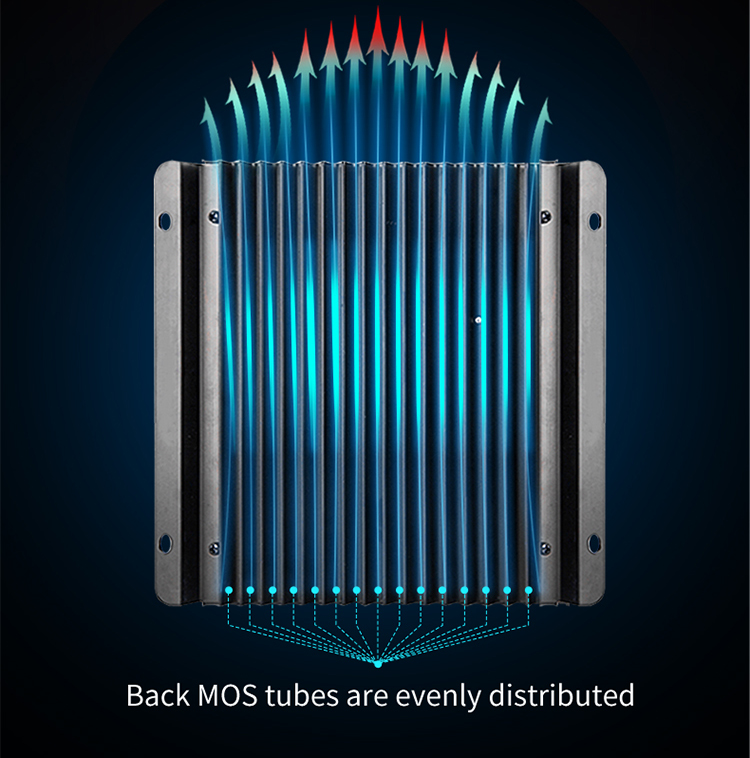

Odvod tepla

Výrazné teplo

rozptylový charakter

Tentokrát jsme také provedli zbrusu nový design upgradu pro systém odvodu tepla řady TD100V a zadní MOS elektronky jsou rovnoměrně rozmístěny.

Při zajištění stylového a jednoduchého vzhledu se dále zlepšil odvod tepla.



Chránit

Omezená ochrana napájení

Když výkon solárního nabíjení překročí jmenovitý výkon regulátoru, regulátor Ldsolar omezí vstupní výkon,  a pracovat při jmenovitém výkonu regulátoru bez poškození regulátoru.

V systému, ve kterém je instalován MPPT regulátor Ldsolar, může být výkon solárního panelu vyšší než jmenovitý výkon regulátoru. Nesmí však překročit 2krát.

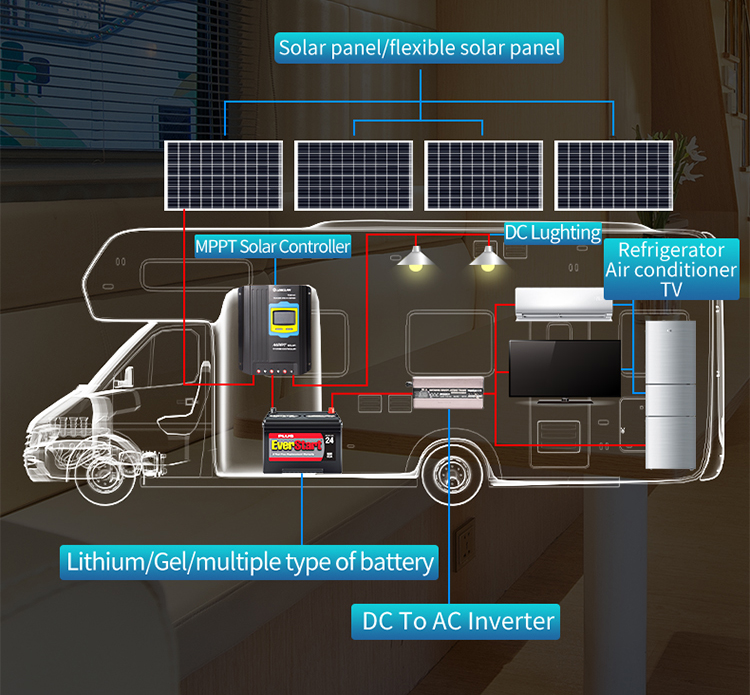

aplikace

Podporujte lithiovou baterii, začněte ze solární energie

Aplikace je širší, zejména v mnoha oblastech, jako jsou lithiové bateriové systémy, RVS, komunikační základnové stanice atd.


Rychlá sledování

Dobré nízké osvětlení

Rychlé sledování

Za špatných světelných podmínek může ovladač Ldsolar stále rychle sledovat MPP.

V případě změn světla během dne může sledovat včas a přesně.

Může dosáhnout dobré rovnováhy mezi nízkou amplitudou rušení a rychlou odezvou a také může identifikovat MPP v případě více špiček.



ModelkaTD2210TUTD2310TUTD2410TU
Systémové napětí12V/24V DC auto
Rozsah pracovního napětí8~32V
Max.PV napětí naprázdno100V(Min.pracovní teplota)95V(25℃)
Rozsah napětí MPPT(Napětí baterie+2V)~75V
Pokles napětí ve vybíjecím obvodu≤0,25V
Vlastní spotřeba<23 mA
Jmenovitý nabíjecí proud20A30A40A
Jmenovitý vybíjecí proud20A30A40A
Max.PV příkon

260W/12V

520W/24V

390W/12V

780W/24V

520W/12V

1040W/24V

ZákladySpolečné pozitivní
Typ baterieUtěsněno (výchozí)/Gel/Flood/Lithium
LVD※*11.0V ADJ 9V...12V ; x2/24V ; x4/48V
LVR※*12.6V ADJ 11V...13.5V ;x2/24V ; x4/48V
Plovoucí napětí※*13,8V ADJ 13V... 15V ; x2/24V ; M/48V
Zvýšení napětí※*14,4V ADJ 13V...17V ;x2/24 ; x4/48V
napětí baterie nižší než 12,6 V auto boost 2 hodiny
Ochrana proti přepětí baterie16,5V; x2/24V ; x4/48V
USB výstup5VDC/1A 1个
Spotřeba teploty#Pro 12V systém:-24mV /°C ;x2/24V ; x4/48V
rozhraní RS485Volitelný
Relativní vlhkost< 95 %, N.C.
Pracovní teplota-20°C~+50°C℃ (Výrobek může pracovat nepřetržitě při plné zátěži)
Teplotní rozsah LCD-20 °C~+70 °C
Vodotěsná třídaIP32
Velikost montážního otvoruΦ5 mm
Terminály10 mm²/8AWG16 mm²/6AWG25 mm²/4AWG
Hmotnost0,87 kg1,2 kg1,7 kg
Celkový rozměr (mm)200*127*54mm195*183*54mm232,5 * 200,1 * 54 mm


Stažení dat solárního regulátoru nabíjení MPPT řady Tracer Dream 100V>>
