Sử dụng bộ điều khiển Ldsolar xây dựng hệ mặt trời ngoài lưới
Bộ điều khiển điện tích MPPT Tưới nhiệt tự nhiên 80A 100A Hỗ trợ OEM
- Tên sản phẩm ： Tracer Dream 200V Pro Series/TD 200V Pro Series
- Loại sản phẩm: MPPT Bộ điều khiển năng lượng mặt trời
Xếp hạng phí hiện tại: 80A 100A
- Điện áp hệ thống: Tự động 12V/24V/48V
- Tối đa. PV điện áp mạch mở ：200V
- Giao tiếp: WiFi/Bluetooth bên ngoài (Tùy chọn)
- Ắc quy : Hỗ trợ pin lithium và nhiều loại pin
- Bắt đầu từ PV : Ủng hộ
- Chế độ làm mát : Làm mát không khí
Thiết bị đầu cuối : Tùy chỉnh các thiết bị đầu cuối lớn
- 14 Bảo vệ an toàn : Bảo vệ công suất sạc nhiệt độ cao 、 Chức năng thống kê năng lượng thời gian thực 、 Bảo vệ giới hạn năng lượng ......
- Phụ kiện : Dịch vụ ứng dụng miễn phí
Sử dụng bộ điều khiển LDSolar Xây dựng hệ mặt trời ngoài lưới
Tracer Dream 200V Pro Series
80A 100A 12V-24V-48V
Đầu vào năng lượng mặt trời tối đa.200V
Tracer Dream 200V TU Series áp dụng công nghệ MPPT. Tối đa. Đầu vào năng lượng mặt trời 200V, công việc tự động 12V/24V/48V. Nó cũng được chạy bởi 32 bit CPU, vì vậy sự ổn định và tốc độ có thể được đảm bảo. Dựa trên công nghệ chỉnh lưu đồng bộ, hiệu suất truyền của mạch có thể tăng lên tới 98,5% và độ chính xác theo dõi PMAX lên tới 99,5%. Vì vậy, MPPT của chúng tôi có thể theo dõi PMAX chính xác trong thời gian ngắn nhất (10 ~ 20), ngay cả khi ánh sáng mặt trời thay đổi nhanh chóng. Nó có thể xử lý hoàn toàn thời tiết khắc nghiệt hoặc ánh sáng mặt trời yếu. Nó được áp dụng bởi thiết kế tiêu cực phổ biến và nó có thể bắt đầu từ năng lượng mặt trời, được sử dụng rộng rãi trong trạm năng lượng mặt trời và hệ thống nhà mặt trời lớn.
Chi tiết sản phẩm

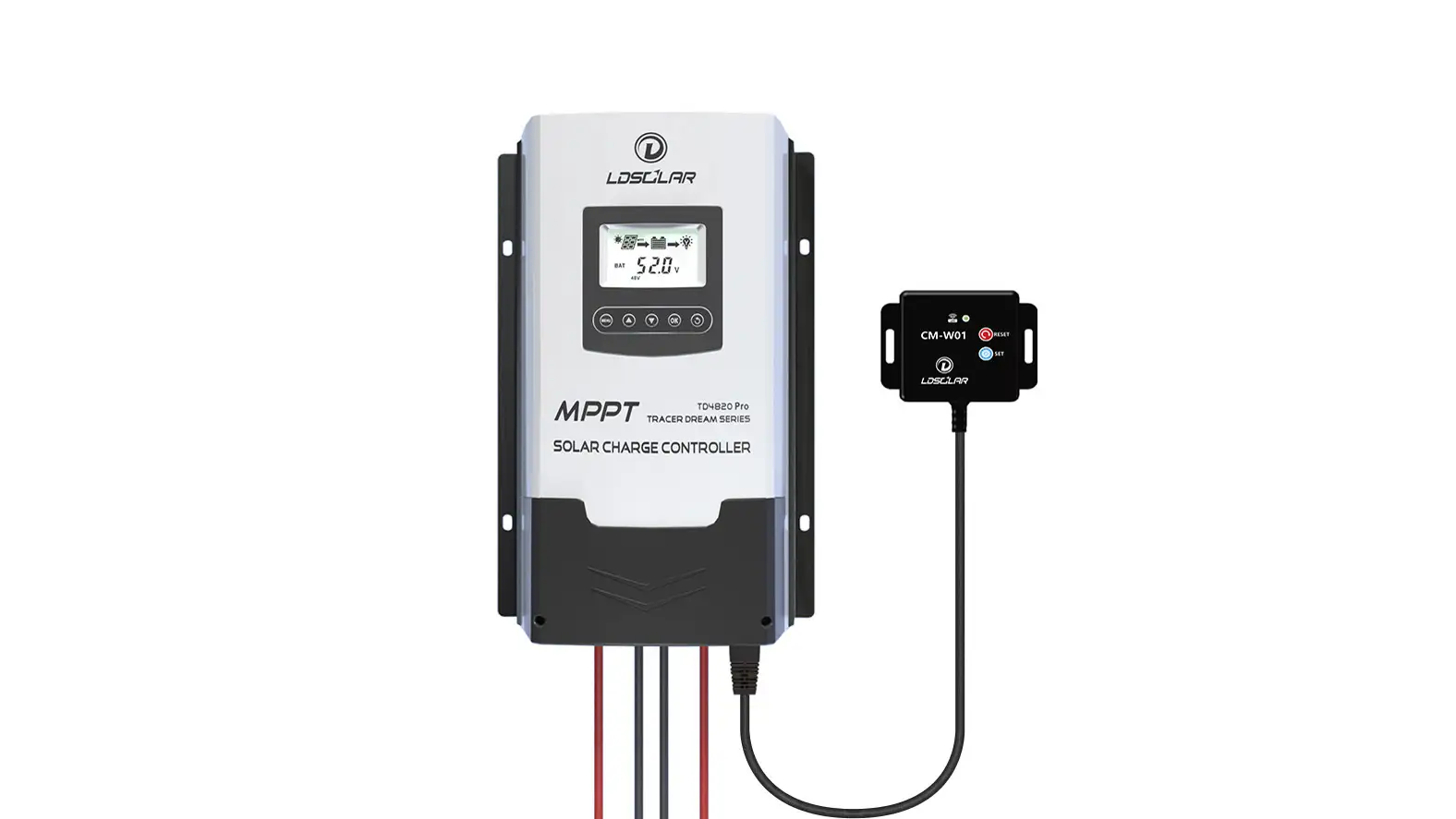

Bộ điều khiển áp dụng thiết kế đơn giản, và màn hình LCD được đặt tại phần vàng, với tỷ lệ hài hòa và ngoại hình đẹp.
Điểm nổi bật
Bộ điều khiển điện tích năng lượng mặt trời của Tracer Dream 200V Pro Series kết hợp công nghệ kỹ thuật số tiên tiến với cấu trúc mạnh mẽ để mang lại hiệu suất vượt trội.
Các tính năng chính bao gồm:
Tham số
Giải thích chi tiết về các tham số cụ thể
| Mục | TD4820PRO | TD41020PRO | TD9520PRO |
| Hệ thống điện áp danh nghĩa | 12/24/48VDC Tự động | 96VDC | |
| Xếp hạng phí hiện tại | 80A | 100A | 50A |
| Phạm vi điện áp pin | 8～68V | 60～130V | |
| Tối đa. PV điện áp mạch mở | ② 200V ③ 180V | ||
| Phạm vi điện áp MPP | (Điện áp pin +3V) ～ 144V | ||
| Sức mạnh phí định mức | 1000W/12V 2100W/24V 4200W/48V | 1300W/12V 2600W/24V 5200W/48V | 5200W/96V |
| Tự tiêu thụ | ≤70mA (12V)/40mA (24V)/24mA (48V) | 18mA (96V) | |
| LVD | 11.0V ADJ 9V….12V；×2/24V；×4/48V | 88.0V；ADJ 72V….96V | |
| LVR | 12.6V ADJ 11V….13.5V；×2/24V；×4/48V | 100.8V；ADJ 88V….108V | |
| Điện áp phao | 13.8V ADJ 13V….15V；×2/24V；×4/48V | 13.8V；ADJ 108V….120V | |
| Tăng điện áp | 14,4V Adj 108V. Bắt đầu tăng cường thay đổi cho 2 giờ (LI-Battery không) | 115.2V；ADJ 108V….120V | |
| Hiệu quả theo dõi MPPT | ≥99.5% | ||
| Tối đa. Hiệu quả chuyển đổi | 0.98 | ||
| Nền tảng | Tiêu cực phổ biến | ||
| Loại pin | Niêm phong (mặc định)/gel/bị ngập/lifepo4/li (nicomn) o2/người dùng | ||
| Hệ số bù nhiệt độ ④ | -4mV/℃/2V | ||
| Liên hệ khô ráo | Giá trị định mức: 3A/30VDC; Tối đa. Giá trị: 0,5A/60VDC | ||
| Phương pháp giao tiếp | Rs485 (5VDC/200MA） | ||
| Thời gian đèn nền LCD | Mặc định: 15s | ||
| Nhiệt độ môi trường làm việc ◆ | -20 ℃～+50 (100% đầu vào và đầu ra) | ||
| Phạm vi nhiệt độ lưu trữ | -20℃～+70℃ | ||
| Độ ẩm tương đối | ≤95%, N.C. | ||
| Bao vây | IP32 | ||
①Khi pin lithium được sử dụng, điện áp hệ thống có thể được xác định tự động
Nhiệt độ môi trường hoạt động tối thiểu
③at 25 ℃ Nhiệt độ môi trường
Khi sử dụng pin lithium, hệ số bù nhiệt độ sẽ là 0.
◆ Bộ điều khiển có thể hoạt động dưới tải đầy đủ trong nhiệt độ môi trường làm việc, khi nhiệt độ bên trong hơn 80, chế độ sạc công suất giảm được bật.
Sơ đồ cài đặt
Hãy chắc chắn làm theo các hướng dẫn hệ thống dây vì hệ thống dây điện không chính xác có thể gây ra thiệt hại cho bộ điều khiển.
