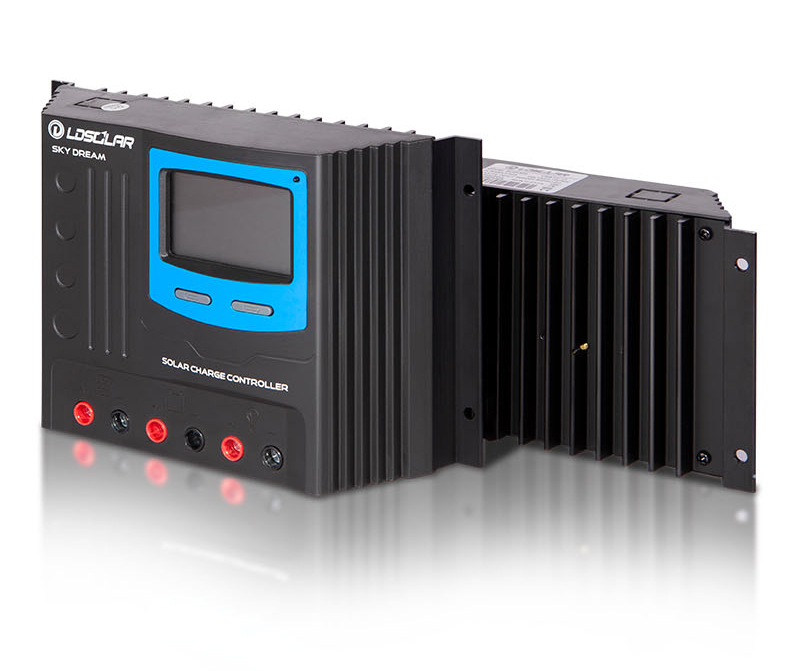

ldsolar Sky Dream-serie PWM-zonnelaadcontroller

ldsolar Sky Dream-serie PWM-zonnelaadcontroller

Sky Dream Series (kortweg SD) zijn onze nieuw ontworpen PWM-zonnecontrollers. Zijn specialiteit ligt in de interne 32-bits CPU, waardoor de controllers sneller en stabieler werken. Trouwens, onze unieke zwarte&Rood ontwerp met grote terminals vergemakkelijken uw verbinding in echte toepassing. Het kan worden toegepast in het zonnestelsel dat hoger is:

standaard over de stabiliteit en betrouwbaarheid.


Klik hier omgegevens downloaden

STUUR NU ONDERZOEK
NEEM CONTACT OP
Telefoon: 0086-27-84792636
WhatsApp: +8618627759877
Stuur uw aanvraag

Ontwerp

Automatische temperatuurcompensatie

De controller heeft een asymmetrisch ontwerp en het LCD-scherm bevindt zich in de gouden sectie, met een harmonieuze proportie en een mooi uiterlijk.

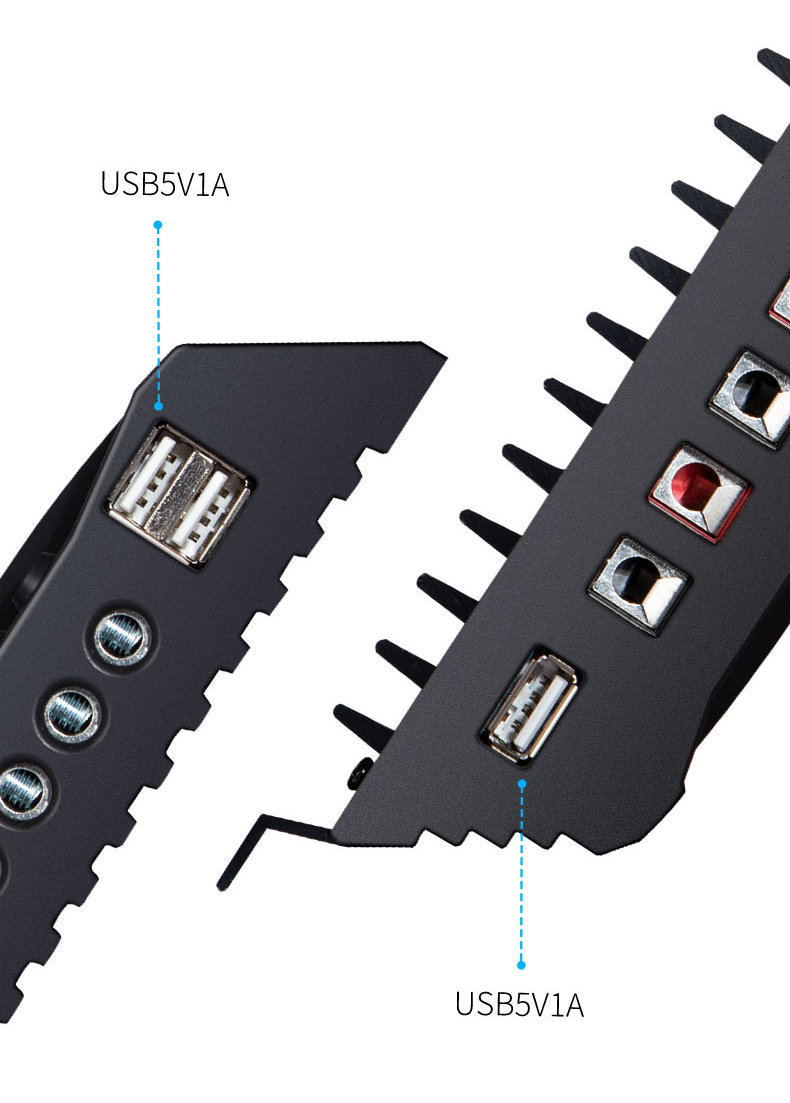

USB

Gratis opladen via USB

Ondersteun de maximale laadstroom van 1A, laad uw mobiele apparaat sneller op!

10A / 20A met 2 USB-poorten, 30A / 40A met 1 USB-poort

We leveren ook 10A / 20A met 4USB-modellen

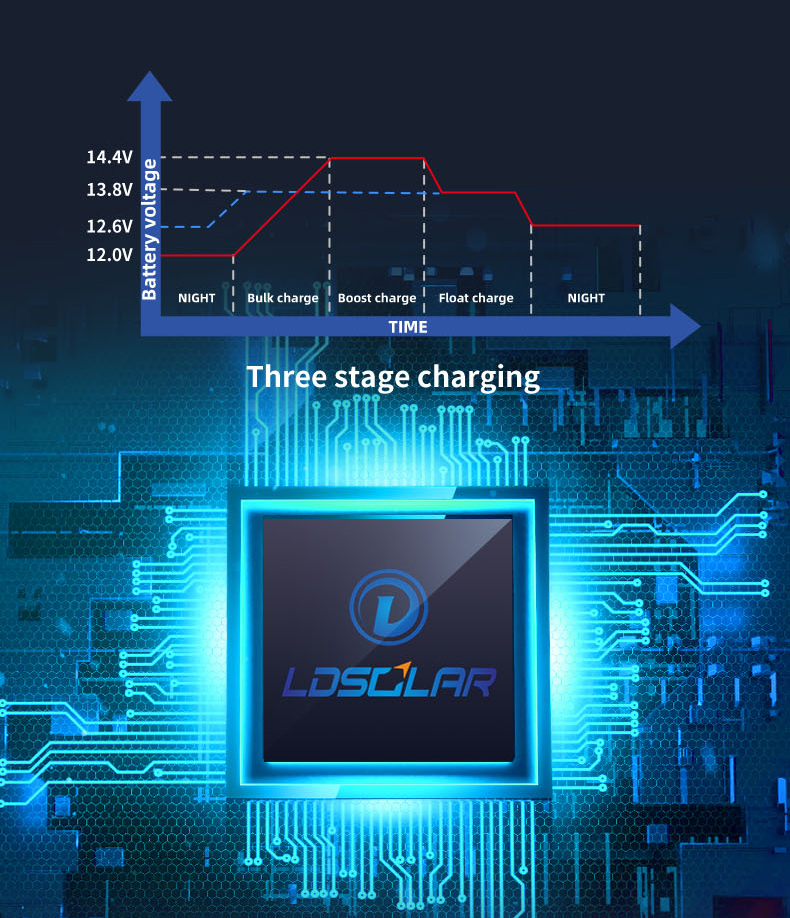

Hoofdbesturingschip

ARM-architectuur, hoogwaardige 32-bits hoofdbesturingschip, verbetert de laadefficiëntie volledig.

Maak uw systeem stabieler en efficiënter, de hoofdbesturingschip gebruikt STMicroelectronics en de andere componenten gebruiken Samsung- en Fenghua Hi-tech-componenten om de stabiliteit en levensduur van de controller te garanderen. Het lopende programma van de upgradebare framestructuur garandeert het lage verlies van de controller en maakt het efficiënter.

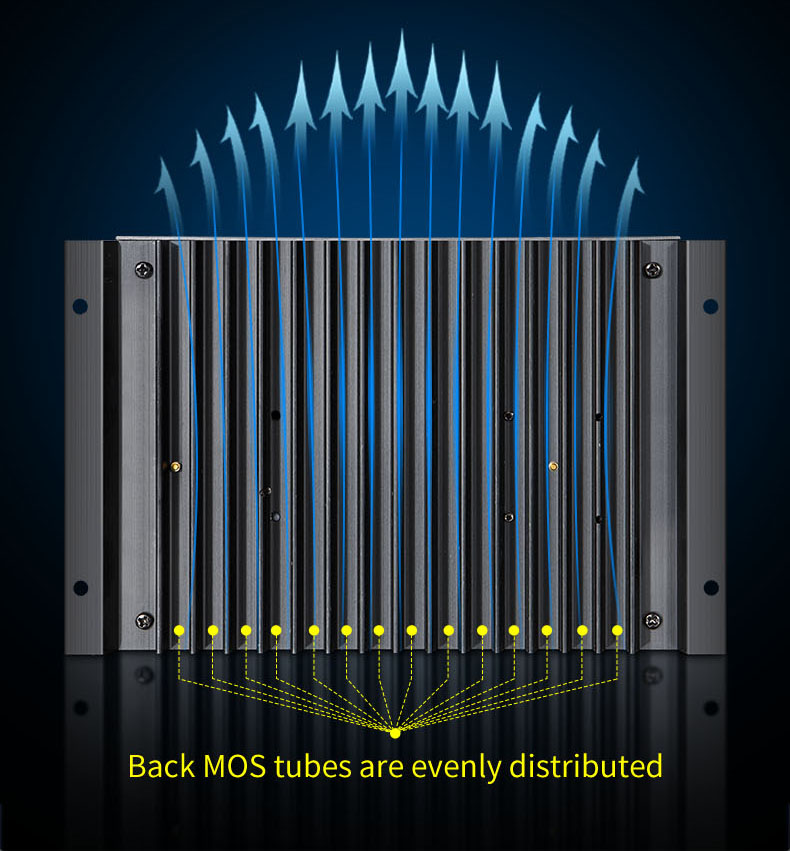

Warmteafvoer:

Onderscheidend warmteafvoerend karakter

Deze keer hebben we ook een gloednieuw upgrade-ontwerp gemaakt voor het warmteafvoersysteem van de SD-serie, en de achterste MOS-buizen zijn gelijkmatig verdeeld.

Terwijl het zorgt voor een stijlvol en eenvoudig uiterlijk, wordt de warmteafvoer verder verbeterd.



ModelSD2410CSD2420CSD2430CSD2430SSD2440S
Systeemspanning:12V/24V DC auto
PV maximale ingangsspanning55V
eigen verbruik<10mA
Max laadstroom10 A20A30A30A40A
Max ontlaadstroom10 A20A30A30A40A
Baterij typeVerzegeld (standaard)/Gel/Flood/Lithium
LVD※*11.0V ADJ 9V...12V ; x2/24V ; x4/48V
LVR※*12.6V ADJ 11V...13.5V ;x2/24V ; x4/48V
Vlotterspanning:*13.8V ADJ 13V... 15V ; x2/24V ; M/48V
Boostspanning※*14,4V ADJ 13V...17V ;x2/24 ; x4/48V
batterijspanning minder dan 12.6v autoboost 2 uur
Overspanning batterij※*16.5V; x2/24V ; x4/48V
Bescherming tegen omgekeerde verbindingJa
Belasting over huidige beschermingJa, elke 30  automatisch opnieuw opstarten
Controller te hoge temperatuur
Ja
USB-uitgang5VDC/1A 2 STUKS
5VDC/1A 1PCS
Oplaadtype:PWM
Spanningsval laadcircuit<=0.25V
Ontladingscircuit spanningsval<= 0,1 V
Temperatuurverbruik#Voor 12V-systeem: -24mV/℃; ×2/24V; ×4/48V
Relatieve vochtigheid≤95%, NC
Werktemperatuur-20℃~+55℃(Product kan ononderbroken vollast werken)
LCD-temperatuurbereik:-20℃~+70℃
waterdichte kwaliteit:IP32
Afmeting montagegat:Φ5mm
Aansluitingen10mm²/8AWG
16mm²/6AWG
Gewicht245g320g330g440g480g
Algemene afmeting (mm)190×108×41.5200×98×47.5200×106×41.5




ModelSD2450CSD2460CSD4830SSD4840SSD4850SSD4860S
Systeemspanning:12V/24V DC auto12V/48V DC auto
PV maximale ingangsspanning55V100V
eigen verbruik<10mA
Max laadstroom50A60A30A40A50A60A
Max ontlaadstroom50A60A30A40A50A60A
Baterij typeVerzegeld (standaard)/Gel/Flood/Lithium
LVD※*11.0V ADJ 9V...12V ; x2/24V ; x4/48V
LVR※*12.6V ADJ 11V...13.5V ;x2/24V ; x4/48V
Vlotterspanning:*13.8V ADJ 13V... 15V ; x2/24V ; M/48V
Boostspanning※*14,4V ADJ 13V...17V ;x2/24 ; x4/48V
batterijspanning minder dan 12.6v autoboost 2 uur
Overspanning batterij※*16.5V; x2/24V ; x4/48V
Bescherming tegen omgekeerde verbindingJa
Belasting over huidige beschermingJa, elke 30  automatisch opnieuw opstarten
Controller te hoge temperatuur
Ja
USB-uitgang/
Oplaadtype:PWM
Spanningsval laadcircuit<=0.25V
Ontladingscircuit spanningsval<= 0,1 V
Temperatuurverbruik#Voor 12V-systeem: -24mV/℃; ×2/24V; ×4/48V
Relatieve vochtigheid≤95%, NC
Werktemperatuur-20℃~+55℃(Product kan ononderbroken vollast werken)
LCD-temperatuurbereik:-20℃~+70℃
waterdichte kwaliteit:IP32
Afmeting montagegat:Φ5mm
Aansluitingen25mm²/4AWG
16mm²/6AWG25mm²/4AWG
Gewicht620g740g450g490g730g750g
Algemene afmeting (mm)200×127×53200×98×47.5200×106×41.5200×127×53



SD-serie PWM-laadcontroller voor zonne-energie Gegevens downloaden:
